Trong ngành thang máy, nhiều người chỉ quan tâm đến máy kéo, cabin hay ray dẫn hướng mà ít để ý đến móc treo thi công (Lifting Hook/Hoisting Hook) được lắp trên đỉnh hố thang. Tuy nhiên, đây lại là một trong những chi tiết quan trọng nhất trong toàn bộ quá trình lắp đặt và bảo trì.

Một chiếc móc treo được thiết kế, thi công hoặc kiểm tra không đúng tiêu chuẩn có thể dẫn đến rơi tải, hư hỏng thiết bị, tai nạn lao động nghiêm trọng và thậm chí tử vong.

Móc treo thi công hố thang máy là gì?

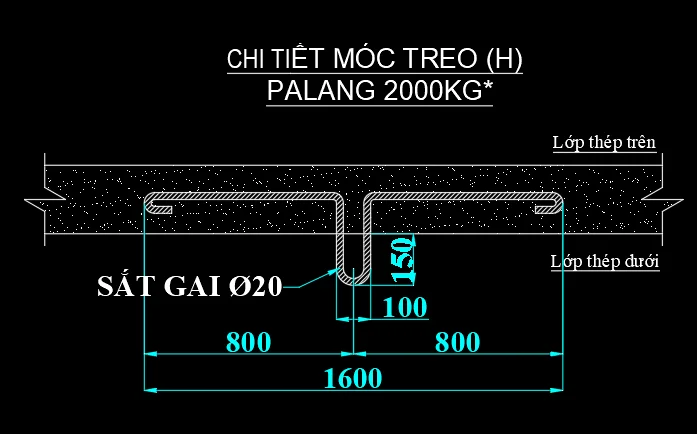

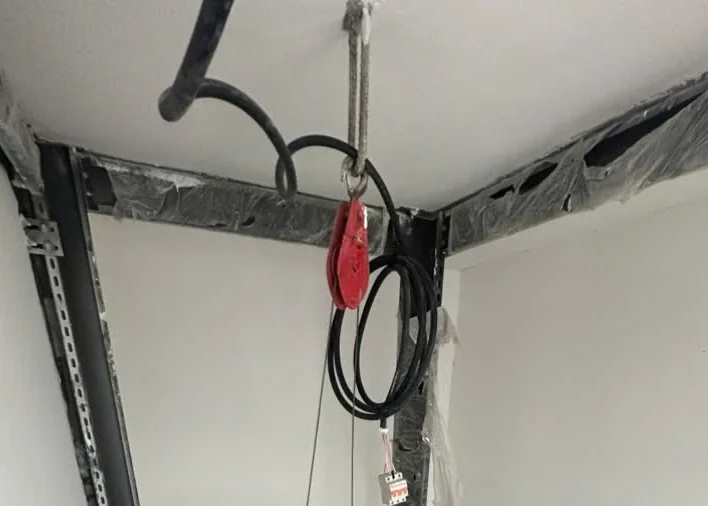

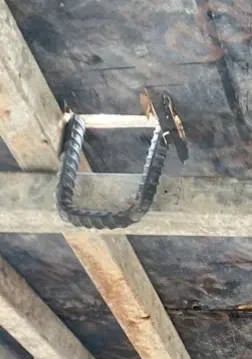

Móc treo thi công là điểm neo chịu lực được lắp cố định vào kết cấu bê tông hoặc dầm thép trên đỉnh hố thang.

Trong quá trình lắp đặt, móc treo là vị trí để:

• Treo pa lăng xích hoặc pa lăng điện.
• Nâng hạ máy kéo.
• Nâng cabin.
• Nâng đối trọng.
• Nâng ray dẫn hướng.
• Nâng dầm máy.
• Di chuyển các thiết bị nặng vào đúng vị trí.

Sau khi công trình hoàn thành, nhiều hãng vẫn giữ lại móc treo để phục vụ:

• Thay máy kéo.
• Thay cáp tải.
• Đại tu cabin.
• Thay puly.
• Bảo trì định kỳ.

Có thể nói:

Không có móc treo đạt chuẩn thì việc lắp đặt thang máy gần như không thể thực hiện một cách an toàn.

Vì sao móc treo quan trọng đến vậy?

Trong quá trình thi công, nhiều thiết bị có khối lượng rất lớn:

• Máy kéo: 250 – trên 800 kg (tùy loại)
• Cabin: 300 – 1.200 kg
• Đối trọng
• Ray dẫn hướng
• Khung cabin
• Dầm máy

Tất cả đều phải được nâng bằng pa lăng thông qua móc treo.

Điều này có nghĩa:

Toàn bộ tải trọng của thiết bị và lực động trong quá trình nâng đều truyền trực tiếp lên móc treo.

Nếu móc treo không đủ khả năng chịu lực thì toàn bộ hệ thống nâng sẽ mất an toàn.

Công dụng của móc treo trong lúc thi công, lắp đặt

Một móc treo đạt tiêu chuẩn giúp:

• Nâng thiết bị đúng tải trọng thiết kế.
• Giữ thiết bị ổn định khi nâng.
• Hạn chế rung lắc.
• Giảm nguy cơ xoắn cáp.
• Bảo vệ pa lăng.
• Tăng độ an toàn cho kỹ thuật viên.
• Hỗ trợ bảo trì trong suốt vòng đời của thang máy.

Móc treo cần đáp ứng những yêu cầu nào?

Một móc treo đạt chuẩn phải đáp ứng:

• Có khả năng chịu tải theo thiết kế.
• Được liên kết chắc chắn với kết cấu chịu lực của công trình.
• Không bị cong vênh.
• Không nứt.
• Không rỗ bề mặt.
• Không ăn mòn nghiêm trọng.
• Có khả năng chịu tải động khi nâng hạ.
• Có hệ số an toàn theo tiêu chuẩn áp dụng.

Kiểm tra móc treo trước khi sử dụng

Trước mỗi lần thi công cần kiểm tra:

1. Kiểm tra trực quan

Quan sát:

• Nứt
• Cong
• Biến dạng
• Mài mòn
• Gỉ sét
• Mối hàn (nếu có)

2. Kiểm tra liên kết

Đảm bảo:

• Bu lông siết đúng lực.
• Không lỏng.
• Không nứt bê tông quanh vị trí neo.
• Dầm thép không biến dạng.

3. Kiểm tra tải trọng

Phải xác định rõ:

• Tải trọng nâng lớn nhất.
• Tải trọng của pa lăng.
• Khả năng chịu tải của móc.

Không được nâng vượt tải.

4. Kiểm tra không phá hủy (NDT)

Đối với các công trình lớn có thể áp dụng:

• Kiểm tra siêu âm (UT).
• Kiểm tra từ tính (MT).
• Kiểm tra thẩm thấu màu (PT).

Nhằm phát hiện các vết nứt bên trong mà mắt thường không nhìn thấy.

Những sai lầm rất nguy hiểm

Trong thực tế thi công vẫn còn gặp:

❌ Tự hàn thêm móc treo.

❌ Dùng thép phi nhỏ không tính toán.

❌ Hàn trực tiếp lên dầm yếu.

❌ Không thử tải.

❌ Không kiểm tra sau thời gian dài.

❌ Treo pa lăng lệch tâm.

❌ Nâng vượt tải trọng.

Đây đều là các lỗi có thể dẫn đến tai nạn nghiêm trọng.

Điều gì sẽ xảy ra nếu móc treo không đảm bảo?

Ví dụ 1: Rơi máy kéo

Một máy kéo nặng khoảng 600 kg đang được đưa lên phòng máy.

Do mối hàn của móc treo bị nứt từ trước nhưng không được kiểm tra, khi nâng đến giữa hành trình, mối hàn đứt hoàn toàn.

Hậu quả:

• Máy kéo rơi xuống đáy hố thang.
• Thiết bị hư hỏng hoàn toàn.
• Cabin và ray có thể bị va đập.
• Người đứng phía dưới có nguy cơ tử vong.

Ví dụ 2: Móc treo bị cong

Trong quá trình lắp cabin, kỹ thuật viên sử dụng pa lăng treo lệch tâm.

Lực tác động không đúng phương thiết kế làm móc bị cong.

Khi tiếp tục nâng:

• Móc biến dạng thêm.
• Pa lăng trượt khỏi vị trí.
• Cabin nghiêng mạnh.
• Có thể làm gãy ray hoặc va vào thành hố thang.

Ví dụ 3: Neo vào bê tông không đạt cường độ

Một công trình gắn móc treo vào bê tông chưa đủ tuổi hoặc không đúng kỹ thuật.

Khi nâng tải:

• Bu lông neo bị bật khỏi bê tông.
• Toàn bộ hệ thống pa lăng rơi xuống.
• Thiệt hại lớn về người và tài sản.

Kết luận

Móc treo thi công trong hố thang máy tuy có kích thước nhỏ nhưng lại là điểm chịu lực quan trọng nhất trong quá trình lắp đặt và bảo trì. Chỉ một sai sót trong thiết kế, chế tạo, lắp đặt hoặc kiểm tra cũng có thể dẫn đến rơi tải, hư hỏng thiết bị và tai nạn lao động nghiêm trọng.

Vì vậy, mọi móc treo cần được tính toán tải trọng, chế tạo bằng vật liệu phù hợp, lắp đặt đúng kỹ thuật, kiểm tra định kỳ và tuyệt đối không sử dụng khi có dấu hiệu nứt, cong, mài mòn hoặc ăn mòn. Tuân thủ đúng các yêu cầu kỹ thuật và tiêu chuẩn an toàn không chỉ giúp quá trình thi công diễn ra hiệu quả mà còn bảo vệ tính mạng con người và tài sản của công trình.

Một chiếc móc treo có thể chỉ nặng vài kilôgam, nhưng nó đang gánh hàng trăm kilôgam, thậm chí hàng tấn thiết bị. Vì thế, đừng bao giờ xem nhẹ chi tiết nhỏ này – bởi sự an toàn của cả công trình có thể phụ thuộc vào chính nó.
